石英管DBD放電等離子實驗該注意哪些？
文章導讀：DBD放電主要可分成空間放電和沿面放電兩種類型，將共軸DBD構型沿圓周展開成平面，就大體上相當于是1個共面的沿面放電結構，可是這樣一來電極間的間距就會比傳統的沿面放電裝置大很多。伴隨著施加的電壓慢慢變大，電極間會形成放電，經過調節電壓可以得到不同形態的放電電壓與電流曲線。

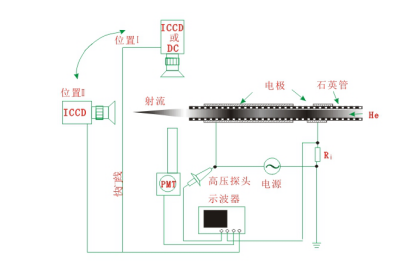

DBD放電主要可分成空間放電和沿面放電兩種類型，有關這兩種放電類型的研究也比較多。這其中，有關DBD沿面放電這一放電類型的研究也比較深入。那么，首先什么叫沿面放電呢？將下圖圖示的共軸DBD構型沿圓周展開成平面，就大體上相當于是1個共面的沿面放電結構，可是這樣一來電極間的間距就會比傳統的沿面放電裝置大很多。當進行沿面放電實驗時，該準備和注意什么呢？普樂斯等離子清洗機所選擇的實驗材料和測試數據如下：
（1）石英管，內徑0.2cm、外徑0.4cm；
（2）電極，寬度2cm，間距2cm；
（3）將高壓電極放置在氣流的下游，距石英管口的間距約1cm；
（4）工作氣體為純度5N的惰性氣體如He，流量設定為3L/min。

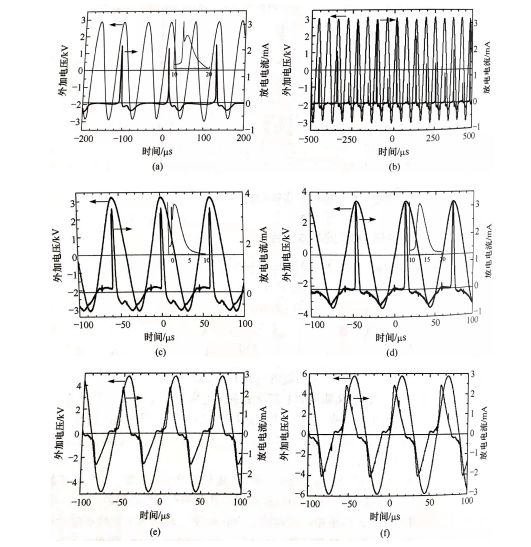

伴隨著施加的電壓慢慢變大，電極間會形成放電，經過調節電壓可以得到不同形態的放電電壓與電流曲線。在僅變化外加電壓幅值的情況下，其外加電壓與放電電流的關系如圖~圖圖示。

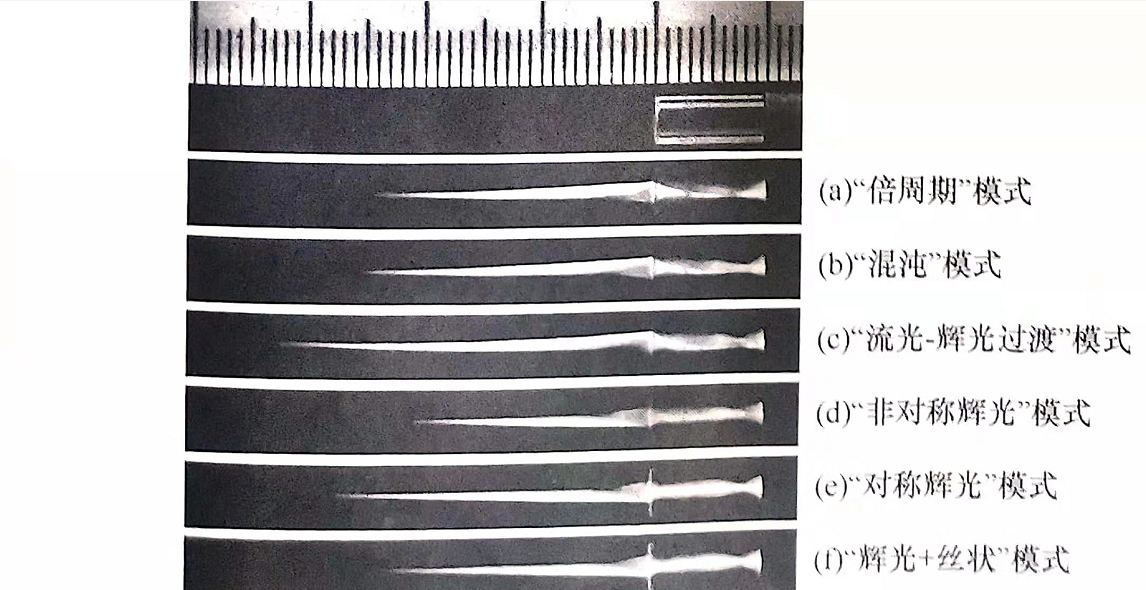

再通過對這6種放電模式放電進行拍攝記錄，得到下圖對應的等離子體羽流的數碼照片，這些照片的曝光時間均為2s。
普樂斯電子9年專注研制等離子清洗機，等離子表面處理設備，已通過ISO9001質量體系和歐盟CE認證，為電子、半導體、汽車、yi療等領域的客戶提供清洗，活化，刻蝕，涂覆的等離子表面處理解決方案。如果您想要了解更多關于產品的詳細內容或在設備使用中有疑問，歡迎點擊普樂斯的在線客服進行咨詢，或者直接撥打全國統一服務熱線400-816-9009，普樂斯恭候您的來電！
