近年來，隨著環(huán)境和能源問題的凸顯，節(jié)能型汽車備受關(guān)注，有效途徑便是輕量化設(shè)計(jì)。在減少油耗和尾氣排放的同時(shí)，如何保證結(jié)構(gòu)件的安全無疑是首要問題。在汽車的輕量化過程中，新型輕質(zhì)高強(qiáng)材料（如高強(qiáng)度鋼、鋁、鎂和復(fù)合材料）逐漸被運(yùn)用到現(xiàn)代車輛的車身設(shè)計(jì)中，這其中的難點(diǎn)之一就是如何實(shí)現(xiàn)這些輕質(zhì)高強(qiáng)材料的連接。有研究表明，粘接是解決連接問題有效方法。

粘接技術(shù)即利用適宜的膠粘劑作為加工制造和修補(bǔ)工藝原料，采用適當(dāng)?shù)拇罱有问胶秃侠淼恼辰庸に噷煞N或多種基材結(jié)合在一起，也就是將待加工和制造的設(shè)施、零部件進(jìn)行連接的技術(shù)。同時(shí)，也是將各種材質(zhì)、尺寸、厚度、軟硬程度相同或相異的材料（零部件）連接成為一個(gè)連續(xù)、穩(wěn)固的整體的一種工藝方式。粘接技術(shù)具有工藝設(shè)備簡單、操作方便、成本低廉、應(yīng)力集中小、密封防腐性能好和耐疲勞強(qiáng)度高等優(yōu)點(diǎn)。然而，也同時(shí)存在耐候性差、抗沖擊性能較低及力學(xué)性能在高低溫條件下會(huì)變差等缺點(diǎn)。本研究主要對汽車板材粘接性能影響因素的研究進(jìn)展進(jìn)行簡單介紹，以期為相關(guān)深入研究提供參考。

1、影響接頭粘接性能的因素
1.1 膠粘劑自身的性能

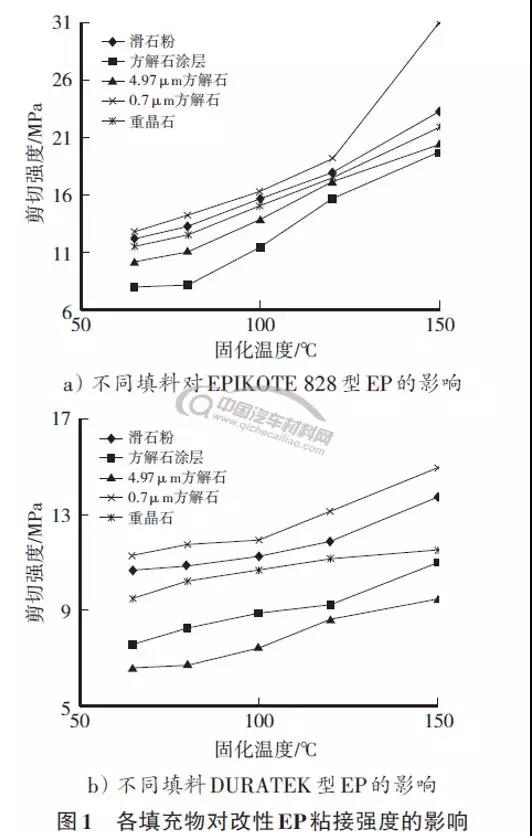

膠粘劑自身性能是影響汽車板材粘接性能的重要因素，其一方面會(huì)對自身內(nèi)聚力產(chǎn)生影響，另一方面對膠粘劑與被粘物表面之間的黏附力也有較大的影響。膠粘劑性能的好壞主要與其潤濕性、極性、柔性和結(jié)晶性有較大關(guān)系。為提高接頭的粘接強(qiáng)度，針對膠粘劑改性方面的研究一直是國內(nèi)外的研究重點(diǎn)。顏財(cái)彬[改性水性聚氨酯膠粘劑的制備及其對非極性膜粘接性能的研究]選用2，2，3，4，4，4-甲基丙烯酸六氟丁酯（HFBMA）對水性聚氨酯（WPU）進(jìn)行改性，制備了改性水性聚氨酯（SiO2/FWPU）。研究表明：隨著HFBMA的加入，SiO2/FWPU膠粘劑的表面張力減小，非極性膜的潤濕性得到改善，從而提高了粘接強(qiáng)度；當(dāng)w（HFBMA）>15%（相對于膠粘劑質(zhì)量而言）時(shí)，含量對膠粘劑表面張力的影響變小，粘接強(qiáng)度增大的速率減緩并趨于平穩(wěn)。此外，Tuzun等[The effect of finelydivided fillers on the adhesion strengths of epoxy- based adhesives]分別向EPIKOTE 828型和DURATEK型環(huán)氧樹脂（EP）中添加5種不同的填充物[滑石粉、方解石涂層、4.97 μm（數(shù)值為顆粒尺寸，下同）方解石、0.7 μm方解石和重晶石]進(jìn)行改性，并通過搭接剪切試驗(yàn)探討了各填充物對改性EP粘接強(qiáng)度的影響，如圖1所示。研究表明：當(dāng)填料種類相同時(shí)，EPIKOTE 828膠粘劑的剪切強(qiáng)度比DURATEK 膠粘劑高；當(dāng)以0.7 μm方解石為填充料時(shí)，改性體系的強(qiáng)度最高。

1.2 表面處理

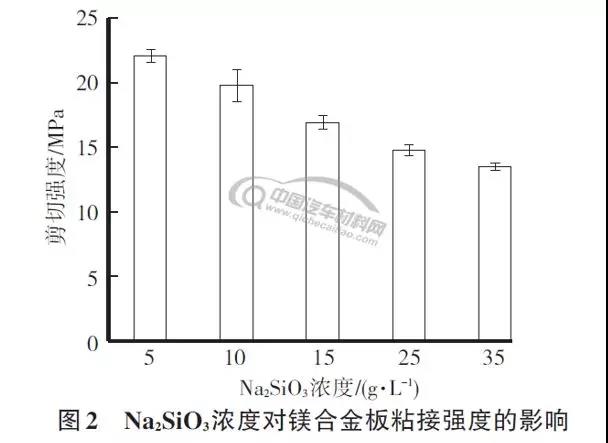

表面情況對粘接強(qiáng)度的影響主要與被粘物表面的清潔度、物理化學(xué)性質(zhì)、粗糙度和溫度等相關(guān)。被粘物的表面狀況是影響粘接性能的一個(gè)重要因素，故板材粘接前通常會(huì)進(jìn)行適當(dāng)?shù)谋砻嫣幚?。Yue等[Effect of phosphatesilanepretreatment on the corrosion resistance andadhesive- bonded performance of the AZ31 magnesiumalloys]在粘接前對AZ31鎂合金表面進(jìn)行了硅烷處理，研究表明：鎂合金表面形成連續(xù)均勻的轉(zhuǎn)化膜，該硅烷膜層中有大量的Si—O—Si和Si—O—Mg共價(jià)鍵，這些共價(jià)鍵不僅提高了耐蝕性還大大改善了鎂合金的粘接性能。Gao 等[Effect of Na2SiO3solution concentration of micro- arc oxidation process onlap-shear strength of adhesive-bonded magnesium alloys] 對經(jīng)不同濃度Na2SiO3溶液表面處理后的鎂合金板的單搭接剪切強(qiáng)度進(jìn)行了研究，發(fā)現(xiàn)：鎂合金板的搭接強(qiáng)度隨Na2SiO3濃度的上升呈緩慢下降的趨勢（詳見圖2）。

這是由于不同濃度的電解質(zhì)溶液影響了薄膜的形貌與構(gòu)成所致，而膜的主要成分為Mg2SiO4 和MgO，MgO 的量會(huì)隨Mg2SiO4 的增加而減少。當(dāng)Na2SiO3的濃度較低時(shí)，反應(yīng)生成的Mg2SiO4少，這使反應(yīng)獲得的MgO 相對增加，而MgO 可以催化羥基群，加強(qiáng)了膠粘劑和鎂合金表面氫鍵的結(jié)合，故粘接效果得以提升。

1.3 膠層厚度
對于大多數(shù)膠粘劑而言，膠層厚度大便不利于粘接，這主要是因?yàn)楹竦哪z層易產(chǎn)生氣孔等不利因素，使內(nèi)應(yīng)力增加。張艷芳等[復(fù)材/復(fù)材二次膠接膠接質(zhì)量及強(qiáng)度影響因素研究]通過結(jié)構(gòu)膠-雙馬基碳纖維層壓板膠接試驗(yàn)表明：剪切強(qiáng)度隨著膠層厚度的增加而增大；當(dāng)膠層厚度為0.3 mm時(shí)，剪切強(qiáng)度達(dá)到相對最大，之后隨著膠層厚度增加而急速下降。然而，粘接強(qiáng)度與膠層厚度兩者的關(guān)系會(huì)隨著膠粘劑的種類和被粘物材料的品種變化而改變。

1.4 粘接體系的內(nèi)應(yīng)力
粘接體系的內(nèi)應(yīng)力主要分為兩類：一是在固化過程中，膠層體積發(fā)生變化時(shí)膠層內(nèi)部產(chǎn)生的收縮應(yīng)力；二是當(dāng)溫度變化時(shí)，由于膠層與被粘物的膨脹系數(shù)不同，兩者熱脹冷縮后而產(chǎn)生的內(nèi)應(yīng)力。粘接體系的內(nèi)應(yīng)力是由這兩方面組合而成，是降低粘接強(qiáng)度的因素之一。可通過降低膠粘劑固化溫度（或在膠粘劑中添加適當(dāng)填料）來減小粘接體系的內(nèi)應(yīng)力。室溫固化可有效避免膠粘劑固化后因冷卻產(chǎn)生的較大內(nèi)應(yīng)力，這在高分子材料粘接中被廣泛應(yīng)用。此外，通過添加變形能力較強(qiáng)的柔性粒子，也能有效減小粘接接頭的內(nèi)應(yīng)力。Zhao等[Simultaneously enhancedcryogenic tensile strength and fracture toughness of epoxyresins by carboxylic nitrile- butadiene nano- rubber]向EP中添加納米橡膠。研究表明：軟相的加入可減少固化樹脂系統(tǒng)內(nèi)部的殘余應(yīng)力，EP交聯(lián)密度的增加可改善固化系統(tǒng)的拉伸強(qiáng)度。

1.5 粘接接頭的形狀與粘接尺寸

粘接接頭的選擇應(yīng)當(dāng)依據(jù)實(shí)際受力情況和使用需要，遵循設(shè)計(jì)原則，選取合適的接頭構(gòu)造形狀，進(jìn)而確定接頭尺寸。對強(qiáng)度要求較高的地方則相應(yīng)部位需要采取補(bǔ)強(qiáng)措施。Mattos等[Static failure analysis of adhesive single lap joints]改變粘接接頭的寬度和搭接長度，通過比較剪切強(qiáng)度的大小得出搭接接頭尺寸變化對粘接性能的影響。研究表明：基于ANOVA（方差分析）發(fā)現(xiàn)搭接接頭的寬度對粘接性能的影響大于搭接長度，增加一定量的搭接寬度比增加等量的搭接長度對粘接性能的提高有更為明顯的效果。

1.6 濕熱環(huán)境暴露

汽車在使用期間會(huì)經(jīng)歷多種環(huán)境條件（溫度、濕度和輻射等），粘接接頭的穩(wěn)定性至關(guān)重要。對金屬和聚合型結(jié)構(gòu)（如復(fù)合材料和結(jié)構(gòu)膠）這兩類而言，腐蝕是危害結(jié)構(gòu)穩(wěn)定性的最大殺手，相關(guān)研究也較多。Sugiman 等[Experimental and numerical investigation of the static response of environmentally aged adhesively bonded joints/The fatigue response of environmentally degraded adhesivelybonded aluminium structures]將粘接接頭浸入去離子水中放置2 a，在靜載和疲勞載荷條件下模擬水分在膠層中的擴(kuò)散過程。研究表明：接頭強(qiáng)度和抗疲勞性能在長時(shí)間的浸泡后均有下降。Hu等[Strength predictionof adhesively bonded joints under cyclic thermal loadingusing a cohesive zone model]將單搭接接頭置于循環(huán)熱載荷環(huán)境下的試驗(yàn)與Sugiman的一致。研究表明：循環(huán)熱載荷環(huán)境明顯減弱了接頭的粘接強(qiáng)度，削減速率隨著暴露時(shí)間的延長而減小。Lu 等[Effect of moisturecontent in uncured adhesive on static strength of bondedgalvanized DP600 steel joints]探討了濕熱環(huán)境暴露對鍍鋅鋼接頭強(qiáng)度的影響。研究表明：高溫高濕環(huán)境（40 ℃，相對濕度96%）對接頭強(qiáng)度的削弱作用較為明顯，1 008 h暴露后接頭強(qiáng)度降低了96%；尤其是暴露試驗(yàn)的前24 h，強(qiáng)度損失率高達(dá)50%；隨著暴露時(shí)間繼續(xù)增加，強(qiáng)度降低速率有所減小。這是由于空氣中的水分子滲透到膠層內(nèi)部，并橫向擴(kuò)散到周圍區(qū)域，使膜層與膠層的接觸面發(fā)生破壞，直接導(dǎo)致了粘接性能的顯著下降。

2、結(jié)語

　　粘接技術(shù)作為一種連接技術(shù)，在未來汽車輕量化發(fā)展中發(fā)揮著舉足輕重的作用。因此，開展結(jié)構(gòu)粘接技術(shù)的相關(guān)研究，尤其是粘接強(qiáng)度性能研究，對指導(dǎo)國內(nèi)自主品牌汽車的設(shè)計(jì)、生產(chǎn)及對汽車輕量化產(chǎn)業(yè)的推動(dòng)均具有現(xiàn)實(shí)意義和深遠(yuǎn)的戰(zhàn)略意義。


親，如果您對等離子清洗機(jī)感興趣或者想了解更多詳細(xì)信息，歡迎點(diǎn)擊普樂斯的在線客服進(jìn)行咨詢，或者直接撥打全國統(tǒng)一服務(wù)熱線400-816-9009，普樂斯恭候您的來電！

內(nèi)容來源：（汽車材料網(wǎng)微信公眾號）

作者：李媛，王勝男，蔡彬，劉忠俠

（鄭州大學(xué)物理工程學(xué)院材料物理教育部重點(diǎn)實(shí)驗(yàn)室）
