微波等離子體設備如何去除殘留的光刻膠？
文章導讀：在微波等離子體設備的反應腔室內，等離子體與光刻膠充分接觸和作用。首先，等離子體中的活性粒子與光刻膠表面的分子發生反應，逐漸將表面的光刻膠分解和去除。
微波等離子體設備（等離子清洗機）去除殘留光刻膠主要基于等離子體與光刻膠之間的物理和化學反應，具體過程如下：
等離子體產生

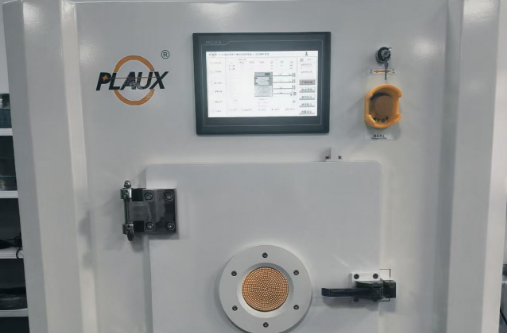

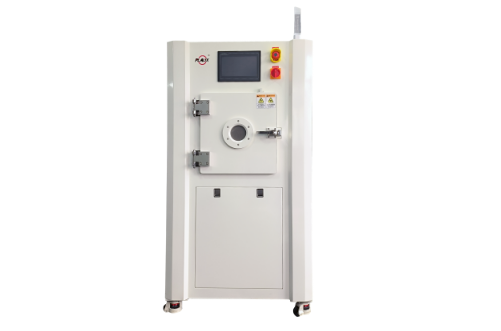

微波等離子體設備通過微波發生器產生微波能量，一般頻率在 GHz 量級，如 2.45GHz 或更高。微波能量通過波導等傳輸系統傳輸?shù)椒磻?yīng)腔室，在腔室內建立起微波電磁場。腔室內通入特定的氣體，如氧氣、氬氣、氮氣等，在微波電磁場的作用下，氣體分子被電離，形成等離子體。等離子體中包含大量的電子、離子、自由基等活性粒子，這些活性粒子具有很高的能量和化學反應活性。
去除光刻膠的作用機制
化學反應
氧化反應：當通入氧氣等氧化性氣體時，等離子體中的氧自由基（O?）等活性粒子非?；顫姡瑫c光刻膠中的有機成分發生氧化反應。光刻膠中的碳?xì)浠衔锏瘸煞謺c氧自由基反應，生成二氧化碳（CO?）和水（H?O）等氣態產物。例如，光刻膠中的碳鏈結構會在氧自由基的作用下逐步斷裂，最終被氧化為二氧化碳和水，從而實現光刻膠的分解。
分解反應：等離子體中的高能電子與光刻膠分子碰撞，能夠使光刻膠分子的化學鍵斷裂，發生分解反應。光刻膠分子被分解成較小的分子碎片，這些碎片在后續的反應中進一步被氧化或揮發。
物理作用
離子轟擊：等離子體中的離子在電場作用下加速，具有一定的動能，會對光刻膠表面進行轟擊。這種離子轟擊作用可以將光刻膠表面的分子層剝離，使光刻膠層逐漸變薄。同時，離子轟擊還能破壞光刻膠的分子結構，使其更容易與等離子體中的活性粒子發生化學反應。
熱效應：等離子體與光刻膠相互作用過程中會產生一定的熱量，使光刻膠局部溫度升高。溫度的升高會加快光刻膠分子的運動和化學反應速率，促進光刻膠的分解和揮發。
去除過程
在微波等離子體設備的反應腔室內，等離子體與光刻膠充分接觸和作用。首先，等離子體中的活性粒子與光刻膠表面的分子發生反應，逐漸將表面的光刻膠分解和去除。隨著反應的進行，離子轟擊不斷剝離光刻膠層，使下層的光刻膠不斷暴露在等離子體中，持續發生反應，直至所有的殘留光刻膠被完全去除。在整個過程中，反應產生的氣態產物會通過真空泵等系統排出反應腔室，確保反應的順利進行。
親，如果您對等離子體表面處理機有需求或者想了解更多詳細信息，歡迎點擊普樂斯的在線客服進行咨詢，或者直接撥打全國統一服務熱線400-816-9009，普樂斯恭候您的來電！
