鋁的等離子體刻蝕
文章導讀：鋁（Al）是一種廣泛應用于電子、航空航天和汽車工業的重要材料。由于其優良的導電性、輕質和耐腐蝕性，鋁在微電子制造、太陽能電池和其他高科技領域中扮演著關鍵角色。隨著納米技術的發展，鋁的精密加工需求日益增加，等離子體刻蝕技術作為一種高效、精確的加工方法，逐漸引起了研究者和工程師的關注。

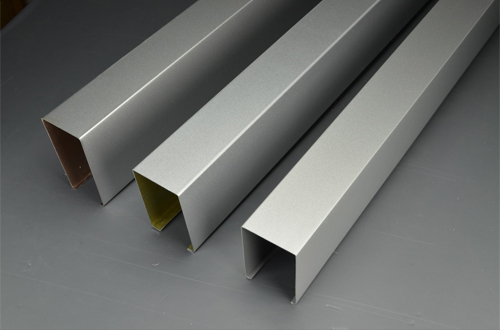

鋁（Al）是一種廣泛應用于電子、航空航天和汽車工業的重要材料。由于其優良的導電性、輕質和耐腐蝕性，鋁在微電子制造、太陽能電池和其他高科技領域中扮演著關鍵角色。隨著納米技術的發展，鋁的精密加工需求日益增加，等離子體刻蝕技術作為一種高效、精確的加工方法，逐漸引起了研究者和工程師的關注。
等離子體刻蝕是一種利用等離子體技術去除材料表面薄膜的過程。在這一過程中，惰性氣體（如氬氣）被電離形成等離子體，等離子體中激發出的離子和中性粒子通過碰撞作用與鋁表面發生化學反應，形成氣體揮發的產物，從而實現材料的去除。鋁的等離子體刻蝕通常使用氟基氣體（如SF6、CF4等）作為刻蝕氣體，這些氣體能夠有效地與鋁反應，形成鋁氟化物等揮發性產物。
鋁等離子體刻蝕的優勢
鋁的等離子體刻蝕廣泛應用于以下領域：
鋁的等離子體刻蝕技術在現代制造業中具有重要意義。通過不斷優化刻蝕工藝和參數，研究人員和工程師可以更好地滿足日益增長的高精度加工需求。未來，隨著材料科學和等離子體技術的發展，鋁等離子體刻蝕技術將繼續在更多領域展現出其潛力，為新一代電子和光電器件的制造提供支持。

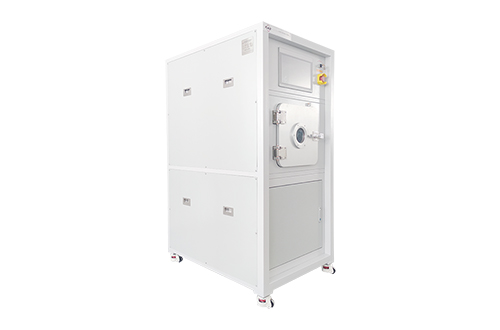

親，如果您對等離子體表面處理機有需求或者想了解更多詳細信息，歡迎點擊普樂斯的在線客服進行咨詢，或者直接撥打全國統一服務熱線400-816-9009，普樂斯恭候您的來電！
鋁等離子體刻蝕的優勢
- 1. 高精度：等離子體刻蝕能夠?qū)崿F(xiàn)納米級的刻蝕精度，適用于微電子器件的制作。
- 2. 低損傷：與傳統機械刻蝕相比，等離子體刻蝕對基材的熱影響較小，減少了材料損傷。
- 3. 可控性強：通過調節刻蝕參數，可以靈活控制刻蝕速率和形狀，滿足不同應用需求。
- 4. 環境友好：等離子體刻蝕過程中產生的廢氣較少，符合環保要求。

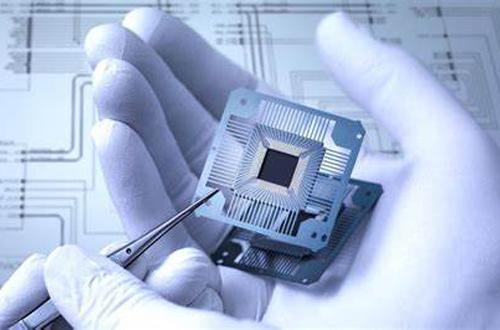

- 微電子器件：用于制造集成電路中的鋁互連層，提升電子器件的性能和穩定性。
- MEMS（微機電系統）：在MEMS器件的制造過程中，鋁刻蝕用于加工傳感器和執行器。
- 太陽能電池：優化太陽能電池中鋁電極的性能，提高光電轉換效率。
- 光電子器件：在光子學和激光器件的制造中，鋁的刻蝕技術也扮演著重要角色。
